رقائق النحاس ED FCCL ED

مكان المنشأ:الصين
الاسم التجاري:OEM
شهادة:ISO / SGS / RoHS
كمية الحد الأدنى للطلب:50 كيلوجرام
سعر:negotiable
شروط الدفع:L / C ، T / T
القدرة على التوريد:550T شهريا
تفاصيل المنتج
إبراز:

رقائق نحاسية FCCL ED

,

رقائق نحاسية تحليلية 0.012 مم

,

رقائق نحاسية ED 5 مم

Purity: 99.8٪
Pinholes: لا يوجد
Anti Oxidation: 200 درجة 60 دقيقة ، 180 يومًا 23 درجة
Thickness: 1/2 أونصة ، 3/4 أونصة ، أونصة واحدة ، 2 أونصة ، 3 أونصات ، 15 أونصة
Color: احمر او اسود
Elongation: ≥ 5٪
Tensile Strength: MP 180 ميجا باسكال
Peel Strength: N 1 نيوتن / مم
Foil Profile: RA≤2.5,m , Rz≤4.0μm
وصف المنتج

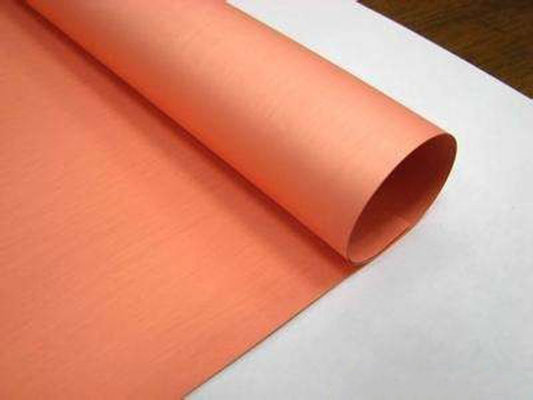

رقائق النحاس FCCL ED





التفاصيل بسرعة



السماكة: 0.012-0.070 مم

العرض: 5-520 مم

الطول: 500-5000 م

المعرف: 76 ملم ، 152 ملم

سبيكة: T2 ، C11000 ، C1100 ، C101 ، E-Cu58

درجة الحرارة: مرتفعة



ميزات:



1. رقائق معالجة باللون الرمادي أو الأحمر

2. ملف تعريف عالي مع خصائص LP-SB / R مناسبة لـ FCCL

3. هيكل الحبوب من رقائق النحاس يؤدي إلى مرونة عالية

4. أداء حفر ممتاز

5. الانظار تمكن من صنع نمط دائري دقيق



تطبيق:



1. نوع الصب والتصفيح FCCL

2. سوبر غرامة نمط FPC

3. رقاقة على فليكس (COF) لمصباح LED



قارن بين رقائق النحاس CA و ED النحاس



1. العملية: رقائق نحاسية ملفوفة (عملية الدرفلة) ، رقائق نحاسية ED (عملية الترسيب الكهربائي)

2. قوة المتانة: رقائق النحاس الملفوفة عبارة عن هيكل بلوري غير مستقر ، وبالتالي فإن القوة والمتانة أفضل من رقائق النحاس الإلكتروليتية ، لذا فإن معظم رقائق النحاس المتداول تستخدم في لوحات الدوائر المطبوعة المرنة.

3. العرض: عرض رقائق النحاس المتداول ≤ 620mm ، عرض رقائق النحاس كهربائيا ≤ 1380mm

4. الكثافة: رقائق نحاسية مدلفنة بكثافة أعلى ، السطح أملس نسبيًا ، يفضي إلى إنتاج لوحة الدوائر المطبوعة بعد الإرسال السريع للإشارة ، لذا فإن النقل عالي السرعة عالي التردد ، والخطوط الدقيقة لوحة الدوائر المطبوعة تستخدم أيضًا بعض رقائق النحاس ذات الصقل.

5. عرض المعالجة السطحية:تكون رقائق النحاس الملفوفة محدودة بالمعالجة السطحية بعرض فعال يبلغ 520 مم.



الخصائص النموذجية لرقائق النحاس الالكتروليتية (لـ FPC أو الطبقة الداخلية من HDI)



تصنيف



وحدة المتطلبات طريقة اختبار
تسمية احباط /   1 ح م 1 IPC-4562A
السمك الاسمي / 10 ميكرومتر 12um 1/2 أوقية (18 ميكرون) 3/4 أوقية (25 ميكرون) 1 أوقية (35 ميكرون) IPC-4562A
وزن المنطقة ز / ㎡ 98 ± 4 107 ± 4 153 ± 5 228 ± 8 285 ± 10

IPC-TM-650

2.2.12.2

نقاء ≥99.8

IPC-TM-650

2.3.15

الملف احباط الجانب اللامع (رع) ս م ≤2.5 ≤2.5 ≤2.5 ≤2.5 ≤2.5

IPC-TM-650

2.3.17

الجانب المطفي (Rz) أم ≤4.0 ≤4.5 ≤5.5 ≤6.0 ≤8.0
قوة الشد RT (23 ℃) مبا ≥260 ≥260 ≥280 ≥280 ≥280

IPC-TM-650

2.3.18

HT (180) مبا ≥180 ≥180 ≥180 ≥180 ≥180
استطالة RT (23 ℃) ≥5 ≥6 ≥8 ≥10 ≥12

IPC-TM-650

2.3.18

HT (180) ≥5 ≥6 ≥7 ≥8 ≥8
قوة التقشير (FR-4) N / مم 0.7 0.8 1.0 1.1 1.2

IPC-TM-650

2.4.8

Ibs / في 4 4.6 5.7 6.3 6.9
الثقوب والمسامية رقم لا

IPC-TM-650

2.1.2

مضاد للأكسدة RT (23 ℃) 180 يومًا /
HT (200 ℃) 60 دقيقة /

1. العرض القياسي 520 مم ، العرض الأقصى 1295 (± 1) مم ، مايو حسب طلب العميل.

نحن نختبر قوة التقشير باستخدام PI ، يرجى إعادة التأكيد مع pp.

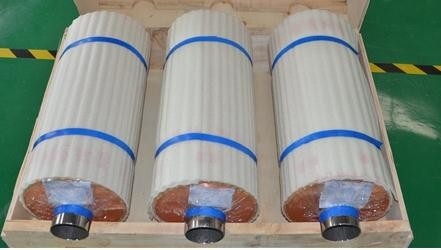

ED صور النحاس احباط pakcage:

رقائق النحاس ED FCCL ED 0





التعليمات:



Q1: ما هو الضمان الخاص بك؟



ج: جميع منتجاتنا لديها ضمان لمدة 6 أشهر بعد استلام البضائع ، إذا كان هناك أي مشكلة في الجودة يمكن الاتصال بنا.

Q2: ما هو وقت التسليم؟


ج: وقت التسليم المشترك هو 5-35 يوم عمل.يعتمد وقت التسليم المحدد على العناصر وكمية طلبك.


Q3: ما هو الحد الأدنى لكمية الطلب؟


ج: وموك هو 150 كجم.



Q4: هل يمكنك تزويد العينة؟



ج: يمكننا توريد عينات للتحقق من الجودة قبل طلب بالجملة.ولكن السعر سيكون سعر العينة وليس سعر الجملة.



س 5.هل تختبر جميع البضائع الخاصة بك قبل التسليم؟


ج: نعم ، لدينا اختبار 100٪ قبل التسليم.



س 6.ما هو العرض القياسي الخاص بك؟



ج: 520 مم و 620 مم ، نحن نقبل التخصيص للعرض.يمكننا قطعها إلى أي حجم تطلبه بعد اجتياز المناقشة.
