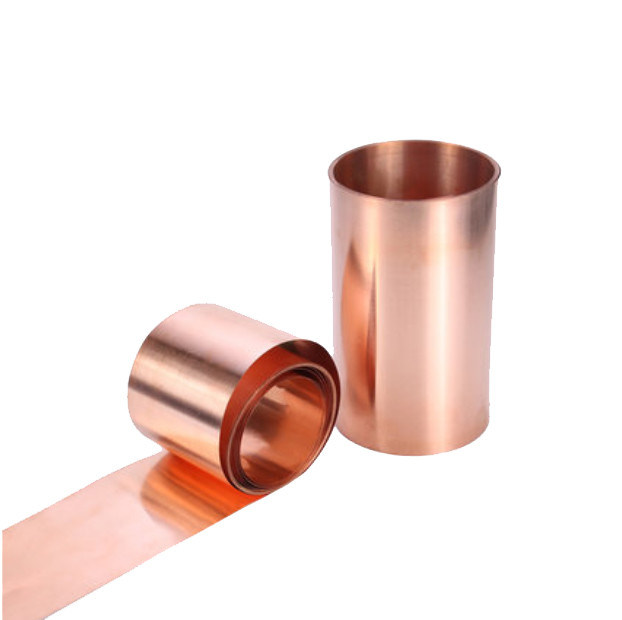

عرض 520 ملم نقاء عالي 25 ميكرومتر رقائق نحاسية حمراء ED
بلد المنشأ
الصين
الاسم التجاري
OEM
شهادة
ISO / SGS / RoHS
مو
50 كجم
سعر الوحدة
قابل للتفاوض
Packing

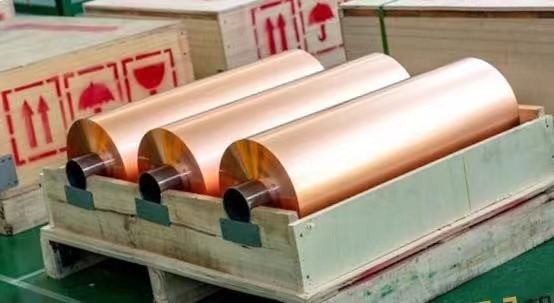

تصدير حالة خشبية
period for dispatch
10 - 15 يوم
طريقة الدفع
L/C ، T/T.
سعة العرض
550 طن شهريا
سمات المنتج المخصصة
إبراز
رقائق نحاسية ED 18 ميكرومتر,رقائق نحاسية ED 25 ميكرومتر,رقائق نحاسية معزولة 25 ميكرومتر
,25um ED Copper Foil
,25um Insulated Copper Foil
نقاء:
99.8 ٪
مضاد للأكسدة:
200 درجة 60 دقيقة 180 يوم 23 درجة
سماكة:
18 أم 25 أم 35 أم
لون:
أحمر
استطالة:
≥ 5٪
قوة الشد:
≥ 180 ميجا باسكال
قوة قشر:
≥ 1 نيوتن / مم
الملف احباط:
RA<2.5μm، Rz<4.0μm
العرض القياسي:
520mm
أقصى عرض:
1295(±1) ملم
وصف المنتج
العرض 520 ملم رقائق النحاس الحمراء ذات النقاء العالي
الخصائص:
1الصفائح المعالجة باللون الرمادي أو الأحمر
2ذات ملامح عالية ذات خصائص مناسبة لـ FCCL
3الهيكل الحبوب من ورق النحاس يؤدي إلى مرونة عالية
4أداء حفر ممتاز
5. المنخفضة الملفه تسمح لصنع نمط الدائرة الدقيقة
التطبيق:
1صب والطلاء نوع FCCL
2نمط رائع من FPC
3رقاقة على الانحناء (COF) لل LED
الخصائص النموذجية لفيلم النحاس الكهربائي LP-S-B/R ED ((للفيلم FPC أو الطبقة الداخلية من HDI)
|
التصنيف
|
الوحدة | الاحتياج | طريقة الاختبار | |||||||
| تسمية الألواح | / | 1 | هـ | م | 1 | IPC-4562A | ||||
| سمك اسمي | / | 10م | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| وزن المساحة | غرام/م2 | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| النقاء | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||
| ملامح الصفائح | الجانب اللامع ((Ra) | سم | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| الجانب غير الملموس ((Rz) | أمم | ≤40 | ≤45 | ≤55 | ≤60 | ≤80 | ||||
| قوة الشد | R.T. ((23°C) | ام بي اي | ≥260 | ≥260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | ام بي اي | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| الطول | R.T. ((23°C) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| قوة القشرة ((FR-4) | ن/ملم | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| إيبس/في | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| ثقوب الدبابيس والثقوبية | الرقم | لا.. |
IPC-TM-650 2.1.2 |
|||||||
| مكافحة الأكسدة | R.T. ((23°C) | 180 يوما | / | |||||||
| H.T. ((200 درجة مئوية) | 60 دقيقة | / | ||||||||
1العرض القياسي 520 ملم، الحد الأقصى عرض 1295 ((± 1) ملم، يمكن حسب طلب العميل خياطة.
نحن نختبر قوة القشرة مع الـ (بي) ، رجاءً أكد مجدداً مع (بي) الخاص بك
