| مكان المنشأ | الصين |
| اسم العلامة التجارية | OEM |
| إصدار الشهادات | ISO / SGS / RoHS |

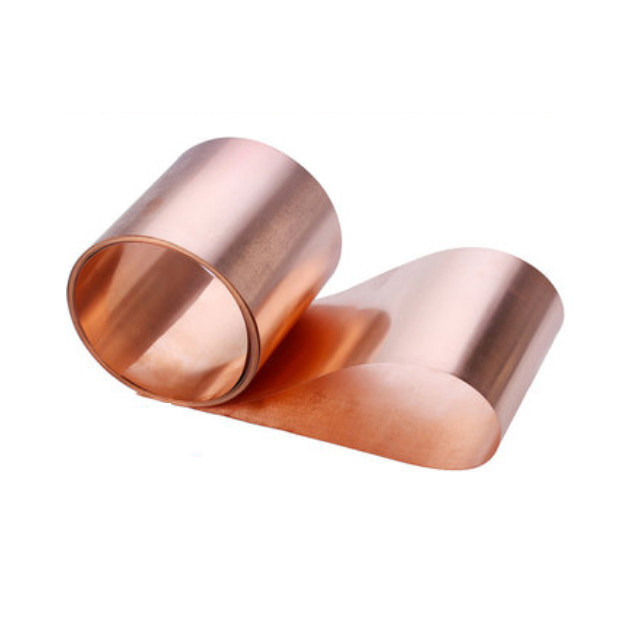

0.006mm تدريع CCL / PCB رقائق النحاس كهربائيا
وصف:
رقائق النحاس الالكتروليتية هي مادة مهمة لتصنيع شرائح النحاس المكسوة (CCL) ولوحات الدوائر المطبوعة (PCBs) وبطاريات الليثيوم أيون.في التطور السريع لصناعة المعلومات الإلكترونية اليوم ، تسمى رقائق النحاس الإلكتروليتية "الشبكة العصبية" لإشارة المنتجات الإلكترونية ونقل الطاقة والاتصالات.منذ عام 2002 ، دخلت قيمة إنتاج لوحات الدوائر المطبوعة في الصين في المرتبة الثالثة في العالم.باعتبارها مادة الركيزة لمركبات ثنائي الفينيل متعدد الكلور ، أصبحت CCL أيضًا ثالث أكبر منتج في العالم.
عملية إنتاج رقائق النحاس الالكتروليتية بسيطة ، والعملية الرئيسية لها ثلاثة: رقائق المحلول ، والمعالجة السطحية ، وتقطيع المنتج.تبدو عملية إنتاجها بسيطة ، لكنها مزيج من الإلكترونيات والآلات والكيمياء الكهربية ، وهي عملية إنتاج تتطلب بيئة إنتاج صارمة بشكل خاص.
ميزات:
1. رقائق معالجة باللون الرمادي أو الأحمر
2. قوة قشر عالية
3. قدرة حفر جيدة
4. التصاق ممتاز لمقاومة النقش
تطبيق:
1. مجلس الراتنج الفينول
2. مجلس الايبوكسي
الخصائص النموذجية لرقائق النحاس القياسية
|
تصنيف
|
وحدة | المتطلبات | طريقة اختبار | |||||||||||
| تسمية احباط | / | تي | ح | م | 1 | 2 | 3 | IPC-4562A | ||||||
| السمك الاسمي | / | 12um | 1/2 أوقية | 3/4 أوقية |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| وزن المنطقة |
ز / م 2
|
107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| نقاء | ٪ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| الملف احباط | الجانب اللامع (رع) | أم | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| الجانب المطفي (Rz) | أم | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| قوة الشد |
RT (23 ℃)
|
مبا | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| استطالة |
RT (23 ℃)
|
٪ | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| موضوع | ميكروغرام / م 2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| قوة التقشير (FR-4) | N / مم | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| الثقوب والمسامية | رقم | لا |
IPC-TM-650 2.1.2 |
|||||||||||
| مضاد للأكسدة | RT (23 ℃) | يوم | 180 | / | ||||||||||
| HT (200 ℃) | الدقائق | 60 | / | |||||||||||
1. العرض القياسي ، 1295 (± 1) مم ، مايو حسب طلب العميل.
2. نقوم باختبار قوة التقشير باستخدام التقشير المسبق FR-4 (Tg140) ، يرجى إعادة التأكيد مع PP.
