| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | OEM |
| إصدار الشهادات: | ISO / SGS / RoHS |
| الحد الأدنى لكمية: | 50 كيلوجرام |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | تصدير صندوق خشبي |
| وقت التسليم: | 10-15 يوم |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 550T شهريا |
| نقاء: | 99.8٪ | ثقوب: | لا يوجد |
|---|---|---|---|
| مكافحة الأكسدة: | 200 درجة 60 دقيقة ، 180 يومًا 23 درجة | سماكة: | 1/2 أوقية ، 3/4 أوقية ، 1 أوقية ، 2 أوقية ، 3 أوقية ، |
| اللون: | أحمر أو رمادي | استطالة: | ≥ 2٪ |
| قوة الشد: | ≥ 150 ميجا باسكال | قوة قشر: | N 1 نيوتن / مم |
| عرض: | 5-520 ملم | الطول: | 500-5000 م |
| هوية شخصية: | 76 مم ، 152 مم | سبيكة: | T2 ، C11000 ، C1100 ، C101 ، E-Cu58 |
| تسليط الضوء: | 520mm Insulated Copper Foil,C11000 insulated copper foil,0.070mm insulated copper foil |
||

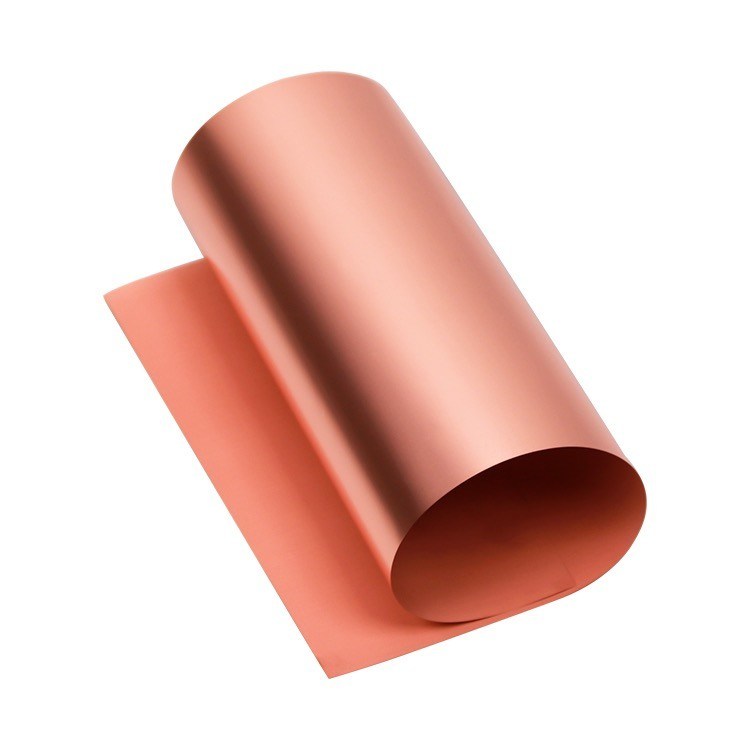

عرض قوة التقشير العالية 520 مم C11000 رقائق النحاس المعزولة
التفاصيل بسرعة
السماكة: 0.012-0.070 مم
العرض: 5-520 مم
الطول: 500-5000 م
المعرف: 76 ملم ، 152 ملم
سبيكة: T2 ، C11000 ، C1100 ، C101 ، E-Cu58
سجية: H
ميزات:
1. رقائق معالجة باللون الرمادي أو الأحمر
2. قوة قشر عالية
3. قدرة حفر جيدة
4. التصاق ممتاز لمقاومة النقش
تطبيق:
1. مجلس الراتنج الفينول
2. مجلس الايبوكسي
قارن بين رقائق النحاس CA و ED النحاس
1. العملية: رقائق نحاسية ملفوفة (عملية الدرفلة) ، رقائق نحاسية ED (عملية الترسيب الكهربائي)
2. قوة المتانة: رقائق النحاس الملفوفة عبارة عن هيكل بلوري غير مستقر ، وبالتالي فإن القوة والمتانة أفضل من رقائق النحاس الإلكتروليتية ، لذا فإن معظم رقائق النحاس المتداول تستخدم في لوحات الدوائر المطبوعة المرنة.
3. العرض: عرض رقائق النحاس المتداول ≤ 620mm ، عرض رقائق النحاس كهربائيا ≤ 1380mm
4. الكثافة: رقائق نحاسية مدلفنة بكثافة أعلى ، السطح أملس نسبيًا ، يفضي إلى إنتاج لوحة الدوائر المطبوعة بعد الإرسال السريع للإشارة ، لذا فإن النقل عالي السرعة عالي التردد ، والخطوط الدقيقة لوحة الدوائر المطبوعة تستخدم أيضًا بعض رقائق النحاس ذات الصقل.
5. عرض المعالجة السطحية:تكون رقائق النحاس الملفوفة محدودة بالمعالجة السطحية بعرض فعال يبلغ 520 مم.
الخصائص النموذجية لرقائق النحاس القياسية للوحة الراتنج الفينولية ولوح الإيبوكسي.
|
تصنيف
|
وحدة | المتطلبات | طريقة اختبار | |||||||||||
| تسمية احباط | / | تي | ح | م | 1 | 2 | 3 | IPC-4562A | ||||||
| السمك الاسمي | / | 12um | 1/2 أوقية | 3/4 أوقية |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| وزن المنطقة | ز / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| نقاء | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| الملف احباط | الجانب اللامع (رع) | ս م | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| الجانب المطفي (Rz) | أم | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| قوة الشد |
RT (23 ℃)
|
مبا | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| استطالة |
RT (23 ℃)
|
％ | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| موضوع | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| قوة التقشير (FR-4) | N / مم | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| الثقوب والمسامية | رقم | لا |
IPC-TM-650 2.1.2 |
|||||||||||
| مضاد للأكسدة | RT (23 ℃) | يوم | 180 | / | ||||||||||
| HT (200 ℃) | الدقائق | 60 | / | |||||||||||
1. العرض القياسي ، 1295 (± 1) مم ، مايو حسب طلب العميل.
2. نقوم باختبار قوة التقشير باستخدام التقشير المسبق FR-4 (Tg140) ، يرجى إعادة التأكيد مع PP.
التعليمات:
Q1: ما هو الضمان الخاص بك؟
ج: جميع منتجاتنا لديها ضمان لمدة 6 أشهر بعد استلام البضائع ، إذا كان هناك أي مشكلة في الجودة يمكن الاتصال بنا.
Q2: ما هو وقت التسليم؟
ج: وقت التسليم المشترك هو 5-35 يوم عمل.يعتمد وقت التسليم المحدد على العناصر وكمية طلبك.
Q3: ما هو الحد الأدنى لكمية الطلب؟
ج: وموك هو 150 كجم.
Q4: هل يمكنك تزويد العينة؟
ج: يمكننا توريد عينات للتحقق من الجودة قبل طلب بالجملة.ولكن السعر سيكون سعر العينة وليس سعر الجملة.
س 5.هل تختبر جميع البضائع الخاصة بك قبل التسليم؟
ج: نعم ، لدينا اختبار 100٪ قبل التسليم.
س 6.ما هو العرض القياسي الخاص بك؟
ج: 520 مم و 620 مم ، نحن نقبل التخصيص للعرض.يمكننا قطعها إلى أي حجم تطلبه بعد اجتياز المناقشة.
