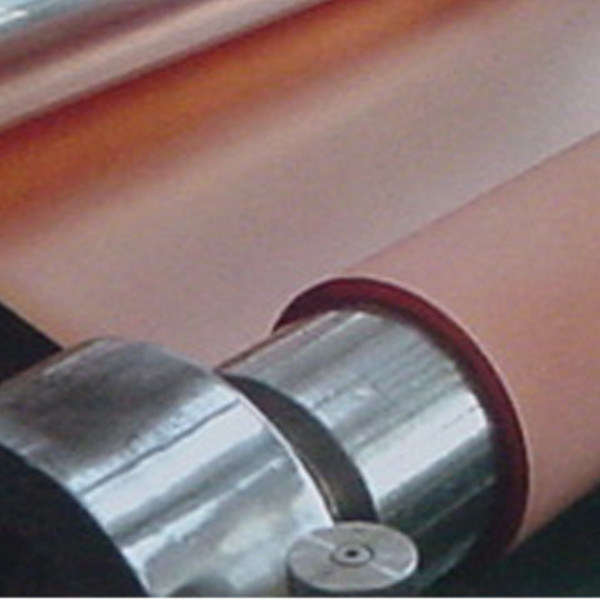

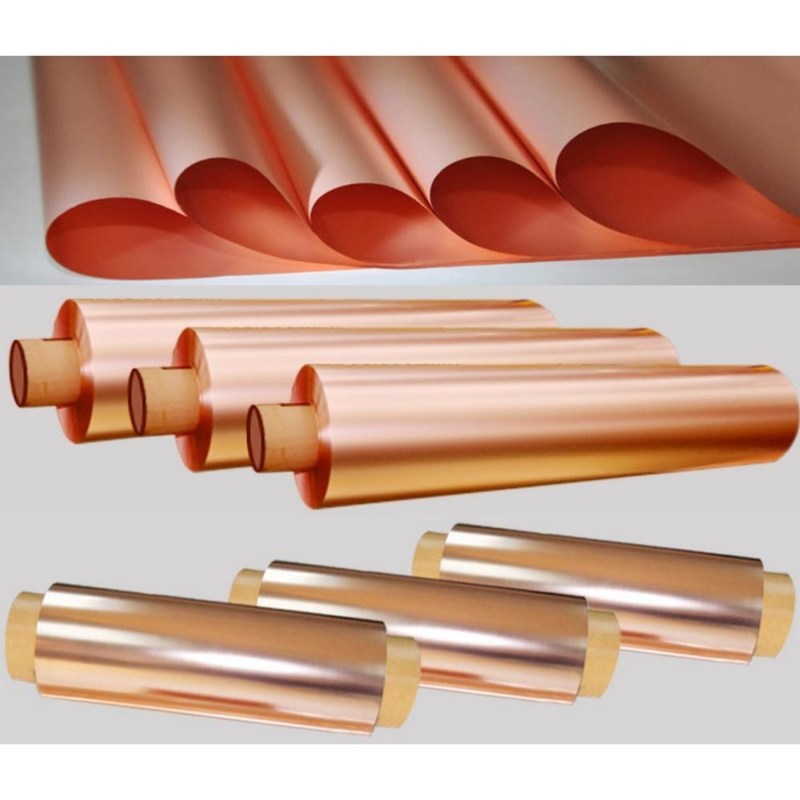

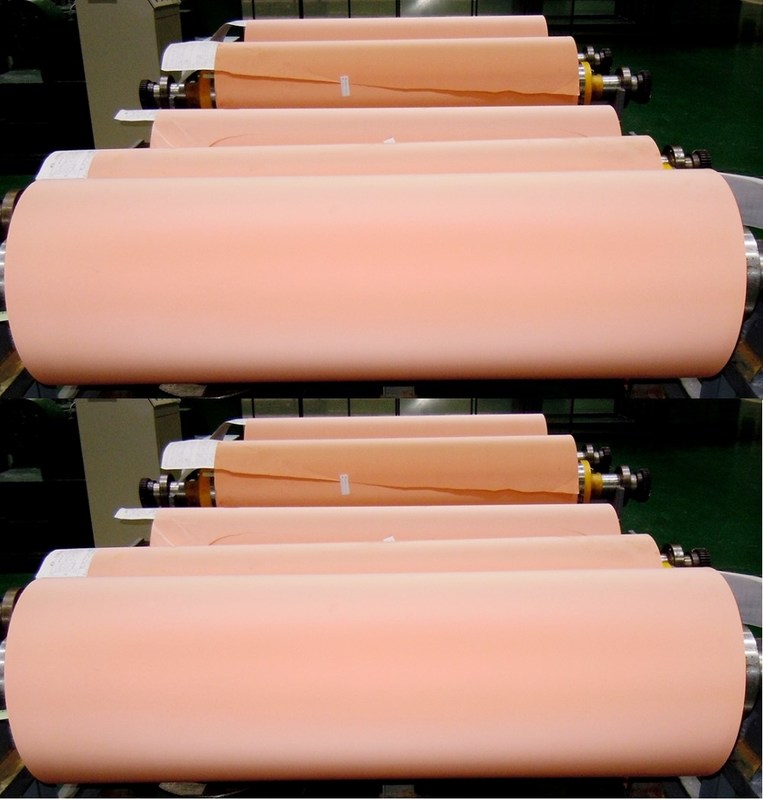

درع حائط الرنين المغناطيسي ثلاثي الأبعاد، سمك 3 أونصة، رقائق نحاسية معزولة
ميزات درع رقائق النحاس:
1. خفيف الوزن (مقارنة بمواد التدريع الأخرى)
2. نحاس بعرض 1320 مم أو أوسع ، يمكن أن يكون أسهل في التركيب ، خاصة للأسقف والجدران والأرضيات.
3. يمكن استخدامه مع أرضية RF متجانسة (مقاومة للرطوبة) أو أرضية RF معيارية.
4. يعمل النحاس كدرع للتيار الدوامي لحماية EMI.
5. التدريع RF لغرف التصوير بالرنين المغناطيسي ضروري لمنع ضوضاء RF من الدخول إلى ماسح التصوير بالرنين المغناطيسي وتشويه الصورة. الأنواع الثلاثة الرئيسية للتدريع المستخدمة في التصوير بالرنين المغناطيسي هي النحاس والفولاذ والألمنيوم. يعتبر النحاس بشكل عام أفضل درع لغرف التصوير بالرنين المغناطيسي.
| عناصر الجودة | المصطلحات الفنية العامة | |||||
|
2 أونصة (70um) |
3 أونصة (105um) |
4 أونصة (140um) |
5 أونصة (175um) |
6 أونصة (210um) |
||
| وزن المنطقة جم/م2 | 585±25 | 915±45 | 1220±60 | 1525±75 | 1525±75 | |
|
قوة الشد كجم/مم2 |
درجة حرارة الغرفة | ≥25.0 | ||||
|
الاستطالة % |
درجة حرارة الغرفة | ≥5.0 | ||||
|
نقاط التسرب نقاط/م2 |
لا | |||||
|
جودة المقاومة الكهربائية Ω·g /م2 |
≤0.162 | |||||
|
أداء مضاد للأكسدة 160 درجة مئوية/30 دقيقة |
لا أكسدة | |||||
تطبيق رقائق النحاس:
يمكن استخدام رقائق النحاس ED Shielding ذات الاستطالة العالية وقوة الشد العالية في العديد من المجالات. يمكننا توفير النحاس ED أحادي غير لامع ومزدوج غير لامع ومزدوج لامع محدد لبطارية Li-ion. ويمكننا أيضًا تقديم رقائق النحاس ED المحمية من 2 أونصة إلى 6 أونصة (السمك الاسمي 70um إلى 210um) المستخدمة في التدريع للمنتجات الكهربائية ، وخاصة كمحول وكابل وهاتف محمول وجهاز كمبيوتر ومعالجة ميكانيكية والفضاء. علاوة على ذلك ، HTE (استطالة درجة الحرارة العالية) من رقائق النحاس بسمك 1/2 أونصة إلى 2 أونصة و VLP-HTE-HF (منخفضة جدًا ، واستطالة درجة الحرارة العالية ، ورقائق النحاس ED الثقيلة ، المستخدمة في PCB ، والتي يبلغ أقصى أبعادها 1295 مم × 2450 مم.
