جودة T2 لفة ورق النحاس ذات درجة حرارة عالية مصنع
جودة T2 لفة ورق النحاس ذات درجة حرارة عالية مصنع
جودة T2 لفة ورق النحاس ذات درجة حرارة عالية مصنع

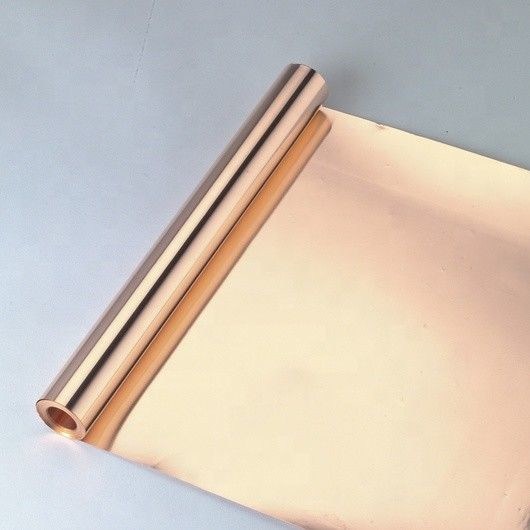

T2 لفة ورق النحاس ذات درجة حرارة عالية

الاسم التجاري: OEM
مكان المنشأ: الصين
شهادة: ISO / SGS / RoHS
كمية الحد الأدنى للطلب: 50 كجم
سعر: قابل للتفاوض
القدرة على التوريد: 550 طن شهريا
موعد التسليم: 10 - 15 يوم
اسأل الآن
احصل على اقتباس
المواصفات
Highlight Features

3 أوقية من ورق النحاس,2 أوقية من ورق النحاس,3 أوقية من ورق النحاس

,

2oz Copper Foil Sheet Roll

,

3oz RA Copper Foil

اسم المنتج:
رقائق نحاس RA عالية الدقة
طلب:
طبقة FCCL ذات طبقتين
نطاق العرض:
ما يصل إلى 600 ملم
شكل:
ملف
مادة:
أمريكا سبائك النحاس
الوزن الطبيعي:
حوالي 50 كجم لكل لفة
اختبار معيار:
IPC-4562
مقاومة التعب:
65 ٪
الموصلية الكهربائية:
≥98.3%
المقاومة القصوى:
0.0181Ωmm2/م
وصف المنتج

T2 موصل درجة حرارة عالية النحاس احباط ورقة لفة





ملف تعريف المنتج:



لقد قمنا بتطوير رقائق نحاسية معالجة ذات ملف تعريف منخفض جدًا، هذا النوع من الرقائق النحاسية هو الأفضل لتطبيقات الترددات العالية. تستخدم الرقائق النحاسية المعالجة سطحيًا، مثل 18um، 35um، 50um عادة في بناء FPCB متعدد الطبقات وذو وجهين، وننتج أيضًا رقائق نحاسية ED ثقيلة، بشكل أساسي لبناء FPCB عالي التيار.



ورقة الخصائص الميكانيكية:



عناصر الجودة

الشروط الفنية العامة

1/3 أوقية

1/2 أوقية

1 أوقية

2 أوقية

3 أوقية

خشونة السطح

(µm)

سطح غير لامع Rz

≤6

≤7

≤10

≤12

≤5.1

قوة التقشير (كجم/سم)

≥1.1

≥1.2

≥1.8

≥2.2

≥1.0

نقاط التسرب (نقاط/م2)

≤5

لا

أداء مضاد للأكسدة في درجة الحرارة العالية (180 درجة مئوية/ساعة)

لا أكسدة

تسامح العرض

(مم)

لفة

(+2.0,0)

قطعة

(+2.0,-2.0)

معيار الاختبار

IPC-4562



الميزات:



المادة لديها تمدد أعلى، ولها مقاومة عالية للانحناء ولا يوجد بها تشقق.



الأداء:

  • مرونة عالية وقابلية للتمدد
  • سطح متساو وسلس
  • مقاومة جيدة للإجهاد
  • خصائص مضادة للأكسدة قوية
  • خصائص ميكانيكية جيدة



خصائص رقائق النحاس المدلفنة عالية المرونة FPC T2 (IPC-6542)

العنصر

الوحدة

المعلمات

12μm

18μm

25μm

35μm

70μm

الكتلة لكل وحدة (±5%)

جم/م²

105

160

300

400

445

Cu+Ag

%

≥99.99

المزاج



H

O,H

O,H

O,H

O,H

خشونة السطح

Ra

μm

  0.13

0.12

0.1

0.08

 0.08

Rz

μm

1.3

1.0

0.8

0.74

0.76

قوة الشد

درجة الحرارة العادية / 23 درجة مئوية

N/mm²

≥430

≥450

≥450

≥450

≥450

درجة الحرارة العالية / 220 درجة مئوية

N/mm²

≥140

≥150

≥170

≥210

≥220

الاستطالة

درجة الحرارة العادية / 23 درجة مئوية

%

≥1.5

≥3.0

≥4.0

≥4.2

≥4.5

درجة الحرارة العالية / 220 درجة مئوية

%

≥8

≥10

≥18

≥28

≥30

مقاومة الإجهاد (ملدن)

%

65

65

65

65

65

أقصى مقاومة

Ωmm2/m

0.0181

التوصيل الكهربائي

%

≥98.3%

طبقات الفيلم والمادة اللاصقة

درجة الحرارة الفورية

300 درجة مئوية/10 ثوانٍ

فيلم ومعجون لاصق بعد الزوال

 درجة الحرارة بدون تقرحات أو انفصال.

مضاد للأكسدة

H.T.(200 درجة مئوية)

دقيقة

لن يغير اللون في غضون 60 دقيقة

نتائج اختبار الثقوب

قطعة/م²

منطقة الثقوب أكبر من 0.5 مم²، 0.005 قطعة/م²



T2 لفة ورق النحاس ذات درجة حرارة عالية 0
