لفافة صفيحة نحاس 600 مم
,لفافة صفيحة نحاس 100 ميكرومتر
,لفافة صفيحة نحاس 12 ميكرومتر
وصف المنتج
مواصفات مفصلة وخصائص

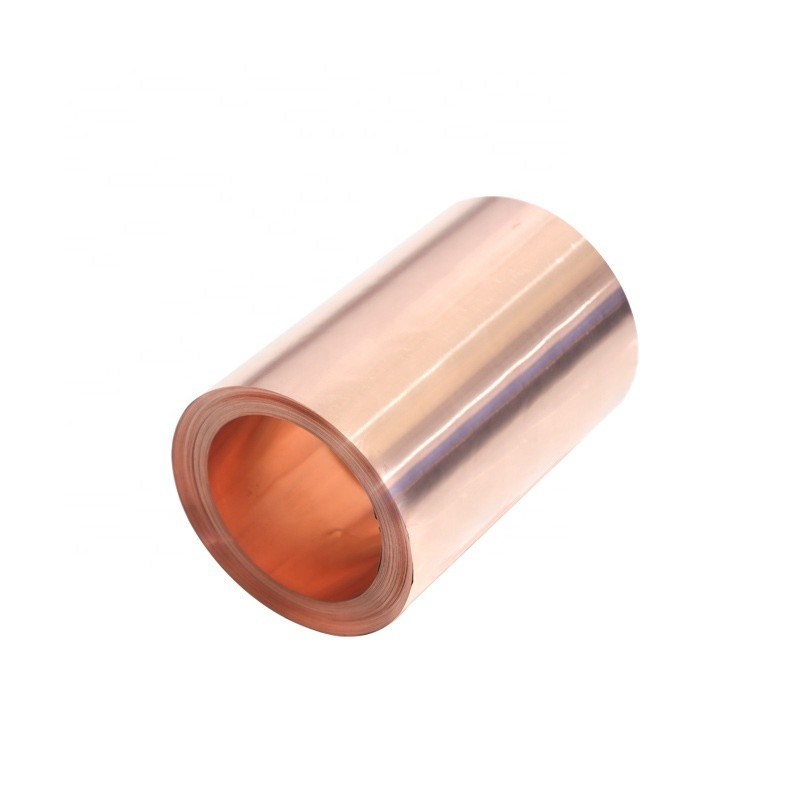

لفائف صفائح النحاس المرنة الكهربائية
نطاق الأبعاد:
نطاق السماكة: 12 ميكرومتر ~ 100 ميكرومتر,
العرض (الأقصى): 600 مم
الأداء:
- مرونة وقابلية تمدد عالية
- سطح متساوٍ وناعم
- مقاومة جيدة للإجهاد
- خصائص مضادة للأكسدة قوية
- خصائص ميكانيكية جيدة
التطبيقات:
الرقائق النحاسية المرنة المكسوة (FCCL)، الدوائر الدقيقة FPC، فيلم بلوري رقيق مطلي بتقنية LED.
الميزات:
المادة لديها تمدد أعلى، ولها مقاومة عالية للانحناء ولا يوجد بها تشققات.
الجدول 1: خصائص رقائق النحاس المدلفنة عالية المرونة FPC T2 (IPC-6542)
|
العنصر |
الوحدة |
المعلمات |
|||||
|
12 ميكرومتر |
18 ميكرومتر |
25 ميكرومتر |
35 ميكرومتر |
70 ميكرومتر |
|||
|
الكتلة لكل وحدة (± 5٪) |
جم / م² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu + Ag |
% |
≥99.99 |
|||||
|
الحالة |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
خشونة السطح |
Ra |
ميكرومتر |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
ميكرومتر |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
قوة الشد |
درجة الحرارة العادية / 23 درجة مئوية |
نيوتن / مم² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
درجة الحرارة المرتفعة / 220 درجة مئوية |
نيوتن / مم² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
الاستطالة |
درجة الحرارة العادية / 23 درجة مئوية |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
درجة الحرارة المرتفعة / 220 درجة مئوية |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
مقاومة الإجهاد (بعد التلدين) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
أقصى مقاومة |
أوم مم2 / م |
0.0181 |
|||||
|
التوصيل الكهربائي |
% |
≥98.3% |
|||||
|
طبقات الفيلم والمادة اللاصقة |
درجة الحرارة الفورية 300 درجة مئوية / 10 ثوانٍ |
الفيلم ومعجون المادة اللاصقة بعد الزوال درجة الحرارة دون تقرح أو انفصال. |
|||||
|
مضاد للأكسدة |
درجة الحرارة العالية (200 درجة مئوية) |
دقيقة |
لن يتغير اللون في غضون 60 دقيقة |
||||
|
نتائج اختبار الثقوب |
قطعة / م² |
مساحة الثقوب أكبر من 0.5 مم²، 0.005 قطعة / م² |
|||||
ملاحظة: 1. الأرقام المذكورة أعلاه تعتمد على المادة بسماكة 0.05 مم وعرض 600 مم.
2. عادة، يتم طلاء النحاس والكوبالت والنيكل على السطح الخشن.
3. تتبع طريقة الاختبار معيار شركتنا.
