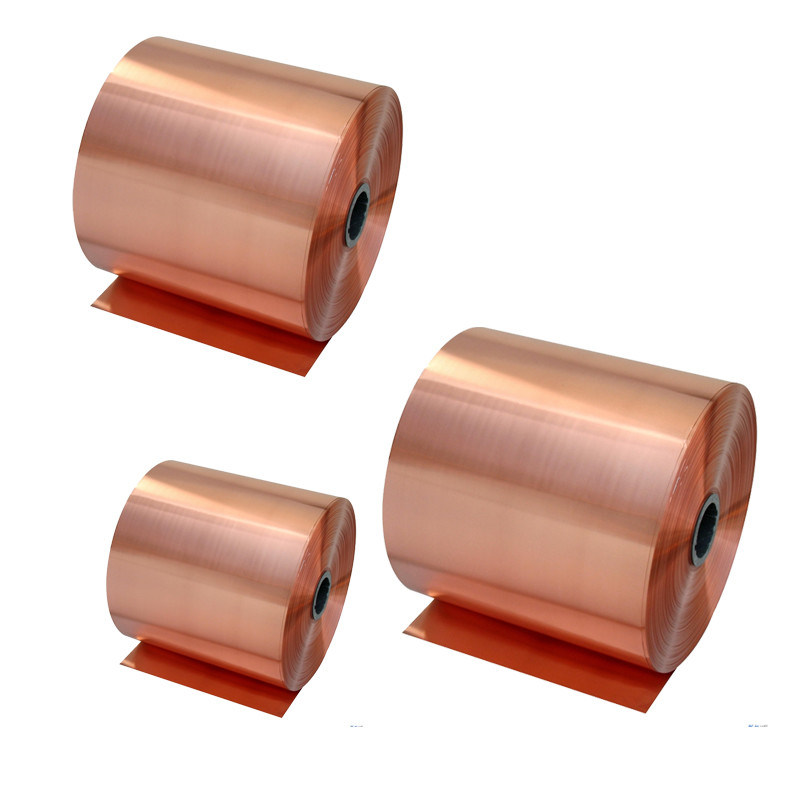

105um Single Shiny Heavy ED PCB ورق النحاس
مواصفات المنتج
رقائق نحاسية ED PCB لامعة مفردة شديدة التحمل 105 ميكرومتر المواصفات: نحن نوفر رقائق النحاس ED ذات الملف الشخصي المنخفض جدًا، والشديدة التحمل (VLP-THE-HF) بسمك 1/3 أونصة/قدم مربع إلى 2 أونصة/قدم مربع (السمك الاسمي 105 ميكرومتر ~ 500 ميكرومتر)، وهي منتجات على شكل صفائح؛ والعرض الأقصى 1295 ملم. تتمتع ه...
3OZ ورق النحاس PCB
,2OZ ورق النحاس PCB
,ورق النحاس من الـ 105UM PCB
رقائق نحاسية ED PCB لامعة مفردة شديدة التحمل 105 ميكرومتر
المواصفات:
نحن نوفر رقائق النحاس ED ذات الملف الشخصي المنخفض جدًا، والشديدة التحمل (VLP-THE-HF) بسمك 1/3 أونصة/قدم مربع إلى 2 أونصة/قدم مربع (السمك الاسمي 105 ميكرومتر ~ 500 ميكرومتر)، وهي منتجات على شكل صفائح؛ والعرض الأقصى 1295 ملم. تتمتع هذه الرقائق بخصائص فيزيائية مثالية مثل البنية البلورية الدقيقة والمتجانسة، والملف الشخصي المنخفض، والكثافة العالية، والاستطالة العالية، كما أنها تتمتع بأداء تصنيع لوحات الدوائر المطبوعة مثل قوة التقشير العالية، وعدم حركة مسحوق النحاس، والرسم الواضح. يمكن استخدامها في إنتاج لوحات الدوائر المطبوعة ذات التيار الشديد المستخدمة في الدوائر الأكثر تطرفًا للطاقة الكهربائية والمركبات ذات المحركات.
السماكة: 1/4 أونصة ~ 3 أونصة (9 ميكرومتر ~ 105 ميكرومتر)
الحجم الأقصى: 1295 ملم × 1295 ملم
الأداء:
|
التصنيف |
الوحدة |
9 ميكرومتر |
12 ميكرومتر |
18 ميكرومتر |
35 ميكرومتر |
70 ميكرومتر |
105 ميكرومتر |
|
|
محتوى النحاس |
% |
≥99.8 |
||||||
|
وزن المساحة |
جم/متر مربع |
80±3 |
107±3 |
153±5 |
283±7 |
585±10 |
875±15 |
|
|
مقاومة الشد |
درجة الحرارة العادية (23 درجة مئوية) |
كجم/ملم مربع |
≥28 |
|||||
|
درجة الحرارة العالية (180 درجة مئوية) |
≥15 |
≥18 |
≥20 |
|||||
|
الاستطالة |
درجة الحرارة العادية (23 درجة مئوية) |
% |
≥5.0 |
≥6.0 |
≥10 |
|||
|
درجة الحرارة العالية (180 درجة مئوية) |
≥6.0 |
≥8.0 |
||||||
|
الخشونة |
لامع (Ra) |
ميكرومتر |
≤0.43 |
|||||
|
غير لامع (Rz) |
≤3.5 |
|||||||
|
قوة التقشير |
درجة الحرارة العادية (23 درجة مئوية) |
كجم/سم |
≥0.77 |
≥0.8 |
≥0.9 |
≥1.0 |
≥1.5 |
≥2.0 |
|
معدل التدهور لـ HCΦ (18% - 1 ساعة/25 درجة مئوية) |
% |
≤7.0 |
||||||
|
تغير اللون (E-1.0 ساعة/200 درجة مئوية) |
% |
جيد |
||||||
|
لحام عائم 290 درجة مئوية |
ثانية |
≥20 |
||||||
|
المظهر (بقعة ومسحوق النحاس) |
---- |
لا يوجد |
||||||
|
ثقب دقيق |
وحدة |
صفر |
||||||
|
تفاوت الحجم |
العرض |
ملم |
0~2 ملم |
|||||
|
الطول |
ملم |
---- |
||||||
|
القلب |
ملم/بوصة |
القطر الداخلي 79 ملم/3 بوصة |
||||||
علم المعادن:
