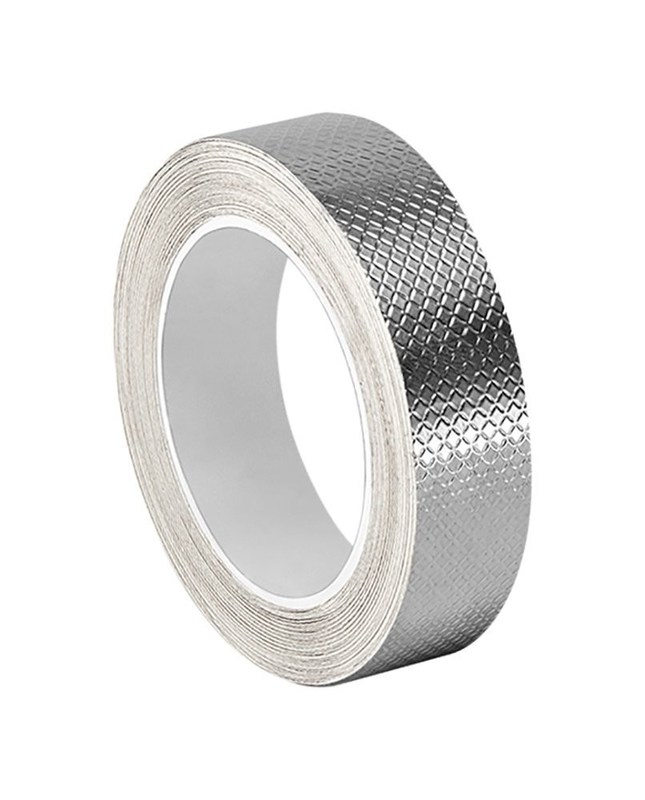

شريط رقائق النحاس المصفوف بالصين من الاكريليك عالي الحرارة 0.035 مم
| لاصق: | الأكريليك | جانب لاصق: | جانب واحد |
|---|---|---|---|
| نوع لاصق: | حساس الضغط | طباعة التصميم: | لا طباعة |
| مادة: | شريط من رقائق النحاس المطلي بالقصدير | ميزة: | مضاد |
| يستخدم: | قناع | لاصق موصل: | 0.9 مل (0.023 ملم) أكريليك |
| سمك الدعم: | 1.4 مل (0.035 مم) نحاس مطلي بالقصدير | عملية درجة الحرارة: | 320 درجة فهرنهايت (160 درجة مئوية) |
| اسم المنتجات: | شريط جمع الشحنة | ||
| إبراز |
0.9ميلات من رقائق النحاس المصفوفة بالقطن,0.023ملم رقائق النحاس المطلية بالقصدير,0.035 ملم من ورق النحاس المقوى بالصلب,0.023mm Tin Plated Copper Foil,0.035 mm Tin Plated Copper Foil |
||
يتم تصنيع الشرائط الشمسية لجمع الشحنات من ورق النحاس المطلي بالقصدير مع الملصقات الحساسة للضغط على أساس الأكريليك المستخدمة في التطبيقات الشمسية للشريط الرقيق التي تتطلب توصيل محور z.يمكن تطبيق هذه الشرائط في سرعات عالية باستخدام معدات الأتمتة.
نظرًا لعدم الحاجة إلى التشديد (كما هو الحال مع الملصقات الموصلة السائلة) ، فإنها تسمح بإنتاجية عالية أثناء تصنيع اللوحات.شريط الحافلة (1007N) ليس موصلًا على محور z ويستخدم كشرط حافل لتوجيه الشحنة في لوحات الفيلم الرقيق.
الشريط الشمسي يحتوي على 1 أوقية من الصفيحة النحاسية المملأة بالقصدير وملصق حساس للضغط
|
النحاس المصفوف بالقطن 1.4 ملي (0.035 مم) |
|
اللاصق الاكريليك الموصل 0.9 مل (0.023 ملم) |
|
غطاء النحاس المصفوف بالقطن 1.3 مليل (0.050 مم) |
- موصلة ممتازة
- النحاس الناعم الميت مع طبقة من القصدير المقاومة للتآكل
- خصائص اللاصق الممتازة في درجات الحرارة العالية
- غطاء تحرير بي تي
- الشريط الشمسي لجمع الشحنات 3007 متوفر في الأبعاد والعرض القياسية والطبيعية:
- الأبعاد القياسية: 4 ملم (0.157 ")6.35 ملم (0.25") ، 194 ملم (7.64")
- الطول القياسي: 66 متر (216')
مصمم شريط الشمسية لجمع الشحن للاستخدام كمجمع الشحن أو حافلة داخل لوحة شمسية رقيقة.تم صياغة الملصق لخضوعه لعملية طبقة فراغ تستخدم عادة في تصنيع الألواح الشمسية.
|
الخصائص |
القيم النموذجية |
|
ملصق موصل |
0.9 ميل (0.023 ملم) أكريليك |
|
سمك الدعم |
1.4 مل (0.035 ملم) النحاس المقوى بالقطن |
|
السماكة الكلية (الدعم واللصق) |
2.3 ميل (0.058 ملم) |
|
طابعة الإفراج |
1.3 ميل (0.050 ملم) بي.إيه.تي مغلف بـ si من جانب واحد |
|
اللون |
الفضة (القصدير) |
|
عملية الحرارة (قصيرة الأجل) طبقة الفراغ) |
320 درجة فهرنهايت (160 درجة مئوية) |
|
الالتصاق بالصلب |
1.61 باوند / بوصة (0.28 ن / مم) |
|
الإفراج عن الصفحة |
11 غرام/دقيقه |
|
قوة الكسر1 |
34 رطلاً (60 نون/سم) |
|
المقاومة الكهربائية من خلال الملصق2 |
<0.002 أوم |
|
مقاومة الشعلة |
مرر |
